   产品概述 返回TOPtcQ嘉泰姆

      CXTC8974 是一款 4 导线制触摸屏控制器，内含 12 位分 辨率 125KHz转换速率逐步逼近型 A/D转换器。CXTC8974 支持从 1.5V 到 5.25V 的低电压 I/O 接口。CXTC8974 能 通过执行两次 A/D 转换查出被按的屏幕位置， 除此之 外，还可以测量加在触摸屏上的压力。内部自带 2.5V 参考电压可以作为辅助输入、温度测量和电池监测模 式之用，电池监测的电压范围可以从 0V 到 6V。CXTC8974片内集成有一个温度传感器。 在 2.7V 的典型工作状 态下，关闭参考电压，功耗可小于 0.75mW。CXTC8974采用微小的封装形式：TSSOP-16,QFN-16(0.75mm 厚 度)。工作温度范围为-40℃～+85℃。

   产品特点 返回TOPtcQ嘉泰姆

z 具有 4 线制触摸屏接口 tcQ嘉泰姆

z 具有触摸压力测量功能 tcQ嘉泰姆

z 能直接测量电源电压（0V～6V） tcQ嘉泰姆

z 低功耗（260μA） tcQ嘉泰姆

z 可单电源工作，工作电压范围为 2.2V—5.25V tcQ嘉泰姆

z 支持 1.5V～5.25V 电平的数字 I/O 口 tcQ嘉泰姆

z 内部自带＋2.5V 参考电压 tcQ嘉泰姆

z 具有 125KHz 的转换速率 tcQ嘉泰姆

z 采用 QSPI™ 和 SPI™ 　3 线制通信接口 tcQ嘉泰姆

z 具有可编程的 8 位或 12 位的分辨率 tcQ嘉泰姆

z 具有 1 路辅助模拟量输入 tcQ嘉泰姆

z 能够自动掉电 tcQ嘉泰姆

z 封装小，节约电路面积：TSSOP-16,QFN-16(0.75mm 厚度) tcQ嘉泰姆

z 全兼容 TSC2046，ADS7843/7846 和 AK4182tcQ嘉泰姆

   应用范围 返回TOPtcQ嘉泰姆

·个人数字助理（PDA）、笔记本电脑等 tcQ嘉泰姆

·便携式仪器 ·收款终端设备 tcQ嘉泰姆

·寻呼机 tcQ嘉泰姆

·触摸屏显示器 tcQ嘉泰姆

·便携式电话 tcQ嘉泰姆

·移动电话（手机等）tcQ嘉泰姆

   技术规格书（产品PDF) 返回TOP tcQ嘉泰姆

     需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！tcQ嘉泰姆

 tcQ嘉泰姆

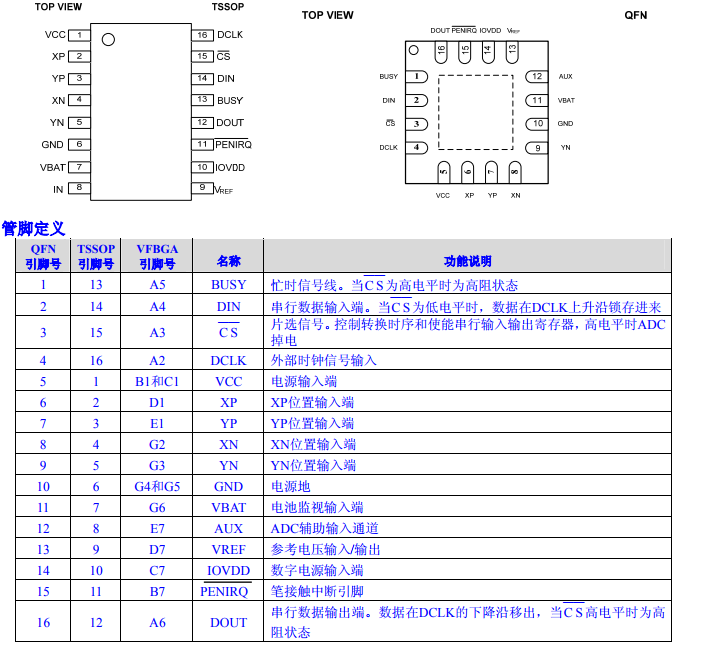

产品封装图 返回TOPtcQ嘉泰姆

tcQ嘉泰姆

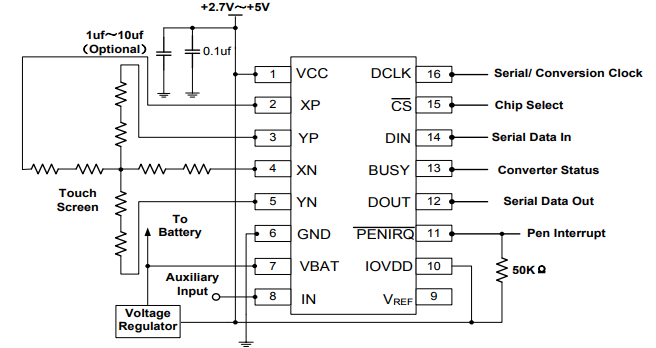

电路原理图 返回TOPtcQ嘉泰姆

tcQ嘉泰姆
