一,产品概述(General Description)         IRJ嘉泰姆

       CXTC8925触摸检测 IC 是一款使用电容感应式原理设计的触摸芯片。此芯片内建稳压电路供触摸传感器使用，稳定的触摸效果可以应用在各种不同应用上，人体触摸面板可以通过非导电性绝缘材料连接，主要应用是以取代机械开关或按钮，此芯片可以独立支持8个触摸键或 16 个触摸键。IRJ嘉泰姆
二.产品特点(Features)IRJ嘉泰姆

工作电压：2.5V~5.5V(启用内部稳压电路)IRJ嘉泰姆
                2.0V~5.5V(禁用内部稳压电路)IRJ嘉泰姆
内建稳压电路功能IRJ嘉泰姆
待机电流3V 电压，低速采样率 8Hz 的睡眠模式下：IRJ嘉泰姆
                          => 16 键模式下典型值 5.0uAIRJ嘉泰姆
                          => 8 键模式下典型值 4.5uAIRJ嘉泰姆
提供外部选项选择 8 键或 16 键模式IRJ嘉泰姆
提供 8 个直接输出独立端口，仅限于 8 键直接输出模式下IRJ嘉泰姆
具有 I2C 通讯输出方式，可应用在 16 键/8 键模式中IRJ嘉泰姆
CXTC8925从机设备标示符和地址 => [1010 111R]IRJ嘉泰姆
       8 个直接输出端口可以选择不同输出类型(CMOS/OD/OC 具有高/低电平有效)IRJ嘉泰姆
具有选项选择有效键最大输出时间大约为 80SecIRJ嘉泰姆
灵敏度可由外部电容(1~50pF)调节IRJ嘉泰姆
上电后需要 0.5Sec 稳定时间IRJ嘉泰姆
在此期间内请勿触摸按键面板，所有的功能触摸无效IRJ嘉泰姆
自动校准IRJ嘉泰姆
当所有按键在一段时间内没有被触摸到时，芯片系统重新校准时间约为 4.0SecIRJ嘉泰姆
三,应用范围 (Applications)IRJ嘉泰姆

16 键/8 键触摸检测 ICIRJ嘉泰姆
四.下载产品资料PDF文档 IRJ嘉泰姆

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！IRJ嘉泰姆

 IRJ嘉泰姆

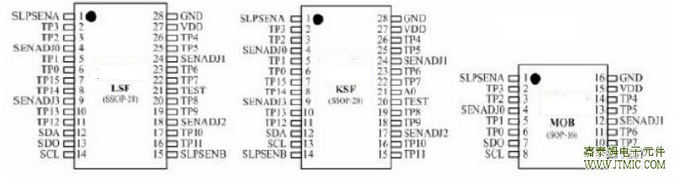

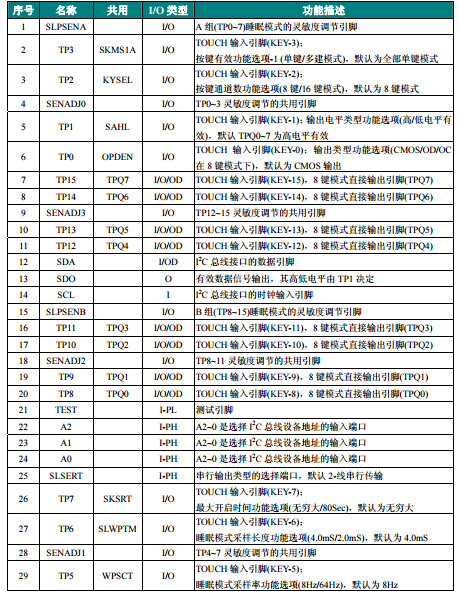

五,产品封装图 (Package)IRJ嘉泰姆

IRJ嘉泰姆

六.电路原理图IRJ嘉泰姆

IRJ嘉泰姆
七,功能概述IRJ嘉泰姆

1. 灵敏度调节IRJ嘉泰姆
PCB 板上感应焊盘尺寸大小及走线会直接影响灵敏度，因此灵敏度调节需要根据实际应用的 PCB 应IRJ嘉泰姆
进行调节，JTM228 提供一些外部调节灵敏度的方法。IRJ嘉泰姆
1-1 改变感应焊盘尺寸大小IRJ嘉泰姆
若其他条件固定不变，使用一个较大的感应焊盘将会增大其灵敏度，反之灵敏度将下降，但是感应焊 IRJ嘉泰姆
盘的尺寸大小也必须是在其有效范围值内。IRJ嘉泰姆
1-2 改变面板厚度IRJ嘉泰姆
若其他条件固定不变，使用一个较薄的面板也会将灵敏度提高，反之灵敏度则下降，但是面板的厚度 IRJ嘉泰姆
必须低于其最大值。IRJ嘉泰姆
1-3 通过调节外接电容(参见图 9-1)IRJ嘉泰姆
当其他条件固定时，在可用范围(1pF≦CJ0~CJ3≦50pF，1pF≦CJWA~CJWB≦50pF)内增大 CJ0~CJ3，IRJ嘉泰姆
CJWA 和 CJWB 的值将降低灵敏度。当不连接任何电容，即在电容连接处处于悬空其灵敏度为最大。IRJ嘉泰姆
电容 CJ0~CJ3 用于调节工作模式下按键的灵敏度。IRJ嘉泰姆
