Cxlb7250b is a complete single lithium-ion battery with constant current / constant voltage linear charger. The sop8 package with heat sink at the bottom and the small number of external components make the cxlb7250b an ideal choice for portable applications. Cxlb7250b is suitable for power supply and adapter power supply
Due to the internal structure and anti reverse charging circuit, no external isolation diode is needed. Thermal feedback can adjust the charging current automatically, so as to limit the chip temperature under high power operation or high ambient temperature conditions. The charging voltage is fixed at, and the charging current can be set externally through a resistor. The cxlb7250b will automatically terminate the charging cycle when the charging current drops to 1 / 10 of the set value after reaching the final floating charge voltage.
-
"
目录
产品概述 返回TOP
CXLB7250B是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部 带有散热片的SOP8封装与较少的外部元件数目使得,CXLB7250B成为便携式应用的理想选择。CXLB7250B可以适合 电源和适配器电源工作.由于采用了内部架构，加上防倒充电路，所以不需要外部隔离二极管。 热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度 加以限制。充电电压固定于 ，而充电电流可通过一个电阻器进行外部设置。当充电 电流在达到最终浮充电压之后降至设定值 1/10 时，CXLB7250B 将自动终止充电循环。
当输入电压（交流适配器或 USB电源）被拿掉时,CXLB7250B自动进入一个低电流状 态，将电池漏电流降至1uA以下,CXLB7250B在有电源时也可置于停机模式，以而将供电 电流降至55uA,CXLB7250B的其他特点包括欠压闭锁、自动再充电和两个用于指示充电、 结束的LED状态引脚。
产品特点 返回TOP
·高达1000mA 的可编程充电电流
·无需MOSFET、检测电阻器或隔离二极管
·用于单节锂离子可充电电池充电
·恒压充电电压精度达到±1%的 4.35V
·恒定电流/恒定电压操作，并具有可在无过热 危险的情况下实现充电速率最大化的热调节 功能
·为了激活深度放电的电池和减小功耗，在电池电 压较低时采用小电流的预充电模式·充电状态和充电结束状态 指示输出
·电源电压掉电时自动进入低功耗的睡眠模式
·自动再充电
·C/10 充电终止
·采用 8 引脚 SOP-PP封装。
应用范围 返回TOP
·移动电话、PDA
· MP3 、MP4播放器
·数码相机 ·电子词典
·GPS
·便携式设备、各种充电器
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
产品封装图 返回TOP

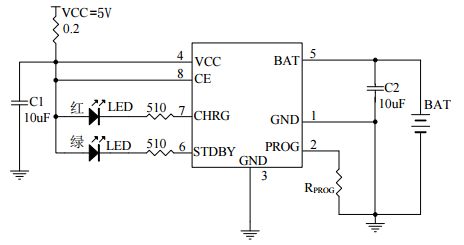

电路原理图 返回TOP
相关芯片选择指南 返回TOP 更多同类产品......
| 线性单节锂电充电IC | ||||||||
| 产品型号 | 输出电压 | 输入电压 | 最大充电电流 | 充电截止电压 | 精度 | 涓流充电截止电压 | 功耗 | 封装形式 |
| CXLB7244 | 4.2V | 4.5-12V | 200mA | 4.2V | ±1% | 2.9V | 55uA | SOT23-6 |
| CXLB7245DR | 4.2V | 4.5-6.0V | 300mA | 4.2V | ±1% | 2.9V | 350uA | DFN2*3-8 |
| CXLB7246DR | 4.2V | 4.25-6.5V | 200mA | 4.2V | ±1% | 2.9V | 350uA | DFN2*3-8 |
| CXLB7246MR | 4.2V | 4.25-6.5V | 200mA | 4.2V | ±1% | 2.9V | 150uA | SOT-25 |
| CXLB7247 | 4.2V | 4.25-6.5V | 1.2A | 4.2V | ±1% | 2.9V | 25uA | ESOP8 |
| CXLB7247ADR | 4.2V | 4.5-12V | 1A | 4.2V | ±1% | 2.9V | 55uA | DFN3*3-8 |
| CXLB7247B | 3.6V/4.2V | 4.25-6.5V | 1.2A | 3.6V-4.2V | ±1% | 2.9V | 25uA | ESOP8 |
| CXLB7247DR | 4.2V | 4.5V-8V | 1A | 4.2V | ±1% | 2.9V | 55uA | DFN3*3-8 |
| CXLB7248 | 4.2V | 4.25-6.5V | 800mA | 4.2V | ±1% | 2.9V | 25uA | SOT23-5 |
| CXLB7248B | 4.2V | 4.25-6.5V | 800mA | 4.2V | ±1% | 2.9V | 25uA | SOT23-5 |
| CXLB7248C | 4.2V | 4.25-6.5V | 500mA | 4.2V | ±1% | 2.9V | 25uA | SOT23-5 |
| CXLB7248D | 4.35V | 4.25-6V | 800mA | 4.35V | ±1% | 2.9V | 25uA | SOT23-5 |
| CXLB7249 | 4.2V | 4.25-6.5V | 800mA | 4.2V | ±1% | 2.9V | 85uA | SOT23-5 |
| CXLB7249B | 3.7V | 4-7V | 500mA | 3.7V | ±1% | 2.5V | 250uA | SOT23-5 |
| CXLB7249C | 2.8V | 4-7V | 500mA | 2.8V | ±1% | 2.0V | 250uA | SOT23-5 |
| CXLB7249D | 4.35V | 4.25-6.5V | 800mA | 4.35V | ±1% | 2.9V | 85uA | SOT23-5 |
| CXLB7250 | 4.2V | 4.0-8.0V | 1200mA | 4.2V | ±1% | 2.9V | 55uA | ESOP8 |
| CXLB7250A | 4.2V | 4.0-8.0V | 1200mA | 4.2V | ±1% | 2.9V | 55uA | ESOP8 |
| CXLB7250B | 4.35V | 4.0-8.0V | 1200mA | 4.35V | ±1% | 2.9V | 55uA | ESOP8 |
| CXLB7250C | 4.2V | 4.25-7.0V | 1000mA | 4.2V | ±1% | 2.9V | 55uA | ESOP8 |
| CXLB7250DR | 4.2V | 4.25-7.0V | 1000mA | 4.2V | ±1% | 2.9V | 50uA | DFN2X2-6L |
| CXLB7251 | 4.2V | 4.25-6.0V | 750mA | 4.2V | ±1% | 2.9V | 25uA | SOT23-6 |
| CXLB7251A | 4.2V | 4.25-6.0V | 800mA | 4.2V | ±1% | 2.9V | 25uA | SOT23-6 |
| CXLB7251B | 4.35V | 4.5-6.5V | 700mA | 4.35V | ±1% | 2.9V | 80uA | SOT-26 |
| CXLB7251C | 4.2V | 4.25-6.5V | 500mA | 4.2V | ±1% | 2.9V | 25uA | SOT-26 |
| CXLB7251D | 4.2V | 4.5-18V | 800mA | 4.2V | ±1% | 2.9V | 70uA | SOT-26 |
| CXLB7252 | 4.2V | 3.8-6.5V | 1A/0.5A | 4.2V | ±1% | 2.9V | 450uA | ESOP8/SOP8 |
| CXLB7253 | 4.2V | 4.5-7V | 扩流3A | 4.2V | ±1% | 2.9V | 1mA | SOP-8 |
| CXLB7366 | 4.2V | 4.5-12V | 700mA | 4.2V | ±1% | 2.9V | 55uA | SOT23-5 |
| CXLB7367 | 4.2V | 4.5-12V | 700mA | 4.2V | ±1% | 2.9V | 55uA | SOT23-6 |
| CXLB7254 | 4.2V | 4.25-6.5V | 1000mA | 4.2V | ±1% | 2.9V | 50uA | ESOP8 |
| CXLB7368 | 4.2V | 4.5-12V | 1000mA | 4.2V | ±1% | 2.9V | 55uA | ESOP8 |
| CXLB7255 | 4.2V | 4.5-5.5V | 800mA | 4.2V | ±1% | 2.9V | 48uA | DFN3*3-10 |
| CXLB7256 | 4.2V | 4.5V-18V | 1.3A | 4.2V | ±1% | 2.9V | 48uA | SOP8 |
| CXLB7256A | 4.2V | 4.5-18V | 1.6A | 4.2V | ±1% | 2.9V | 7uA | SOP-8 |
